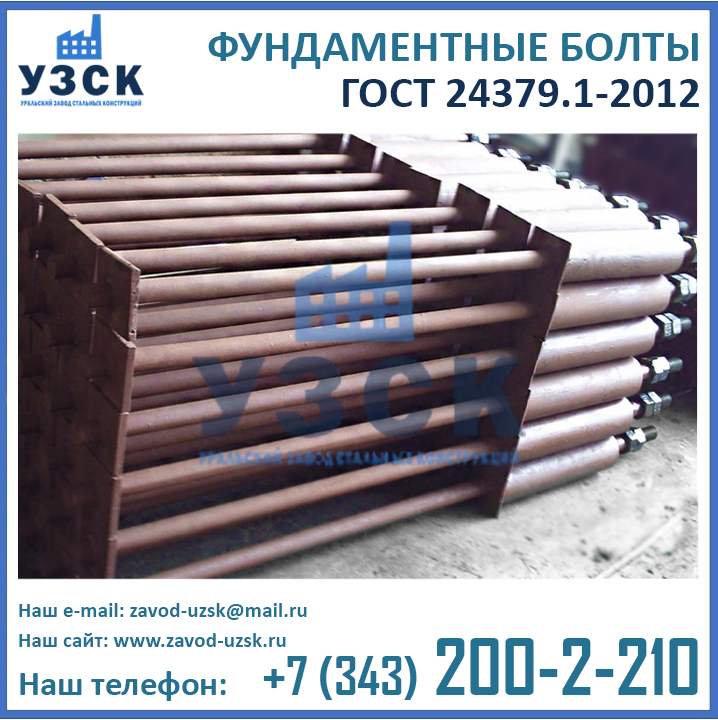

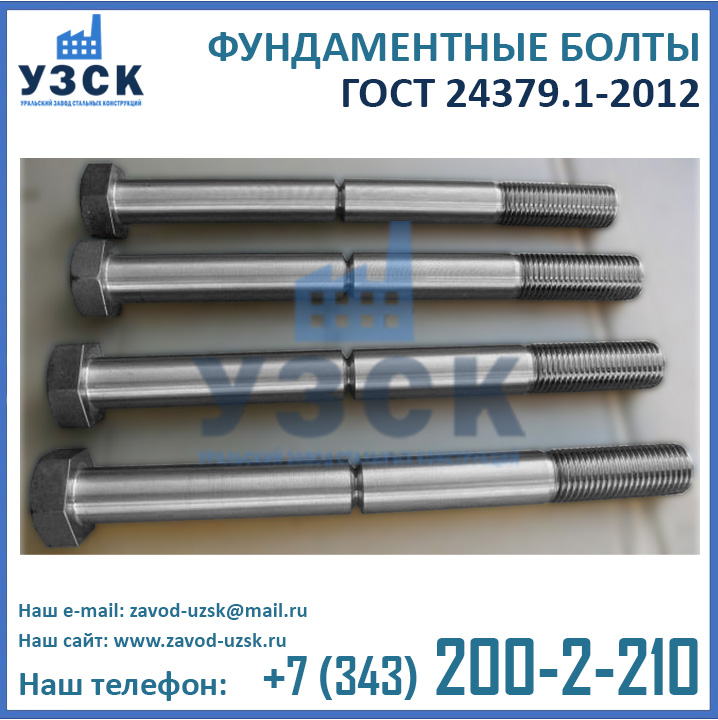

Анкерные болты ГОСТ 24379.1-2012 – это фундаментные болты, имеющие достаточно обширную сферу применения. Их употребляют на строительных объектах для надежной вертикальной фиксации разных объектов (вышки, мачты, колонны зданий); а также для монтирования оборудования, аппаратов и разнообразных металлоконструкций к полу в производственных цехах предприятий. ГОСТ24379.1-2012 пришел на смену ГОСТу 24379.1-80.
Болты фундаментные: ключевые разновидности

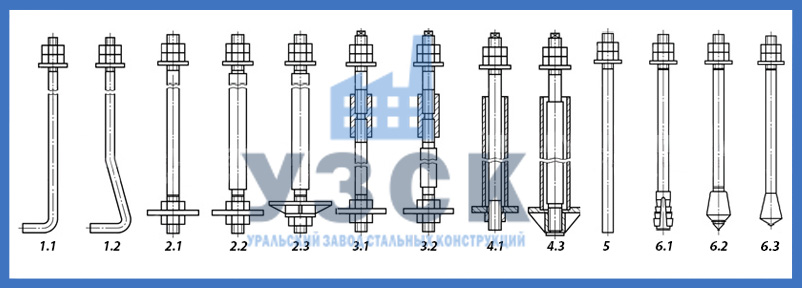

Уральский Завод Стальных Конструкций осуществляет изготовление болтов анкерных фундаментных в следующих вариациях:

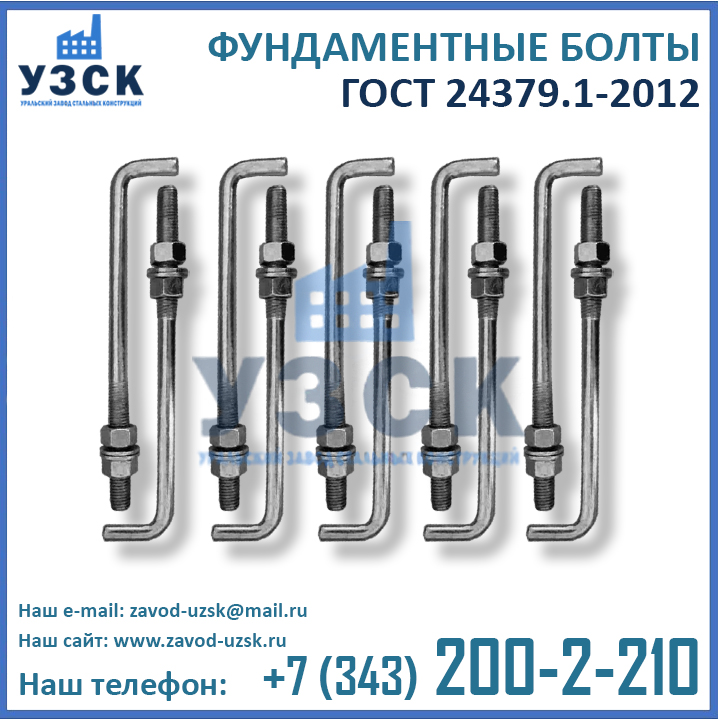

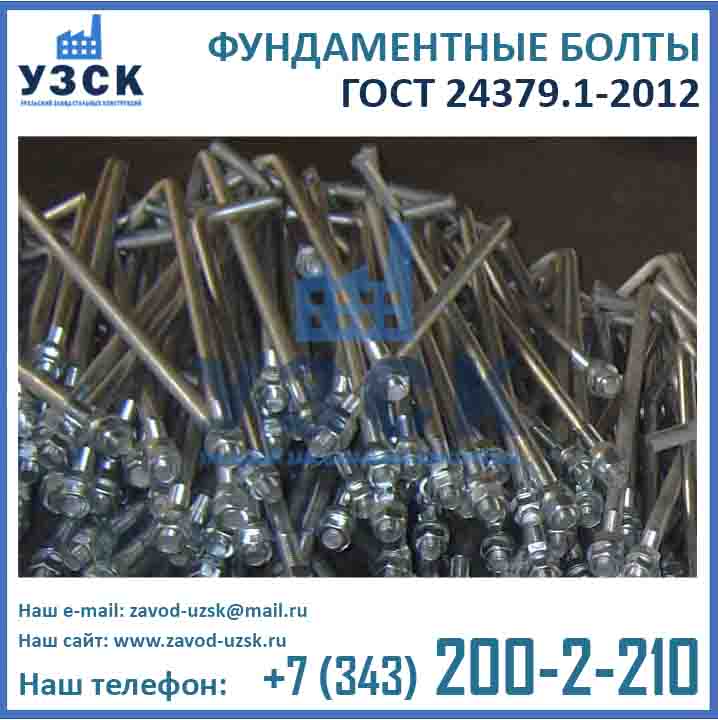

- Болт 1.1 изогнутый фундаментный L-образный. Типоразмеры от М12 до М48.
- Болт 1.2 изогнутый анкерный. Типоразмеры от М12 до М48

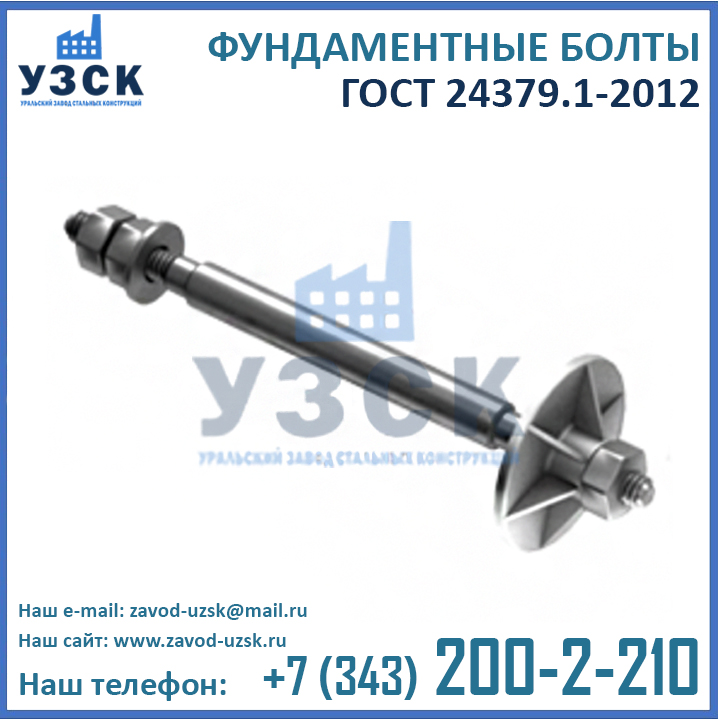

- Болт 2.1 с анкерной плитой фундаментный. Типоразмеры от М16 до М48
- Болт 2.2 с анкерной плитой фундаментный. Типоразмеры от М56 до М90
- Болт 2.3 с анкерной плитой фундаментный. Типоразмеры от М56 до М90
- Болт 3.1 составной фундаментный. Типоразмеры от М24 до М48
- Болт 3.2 составной анкерный. Размеры от М56 до М90
- Болт 4.1 съемный фундаментный. Типоразмеры от М24 до М64
- Болт 4.3 съемный анкерный. Размеры от М56 до М90
- Болт 5 прямой анкерный. Типоразмеры от М12 до М48

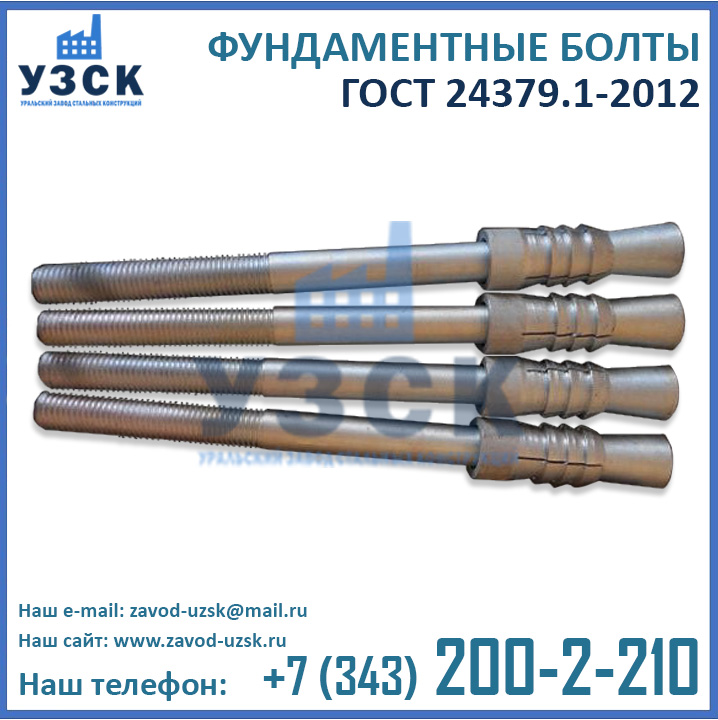

- Болт 6.1 распорный с разжимной цангой анкерный. Типоразмеры от М12 до М48

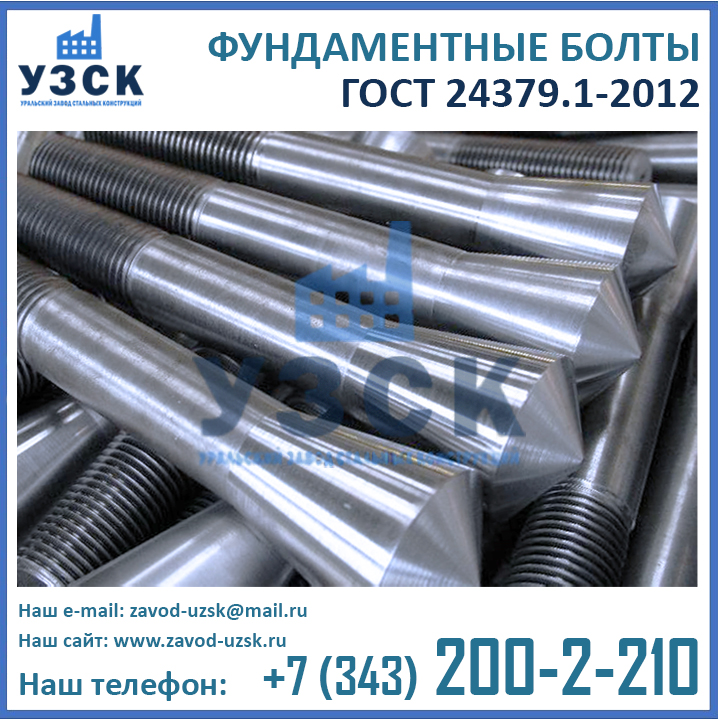

- Болт 6.2 с коническим окончанием анкерный. Типоразмеры от М12 до М48
- Болт 6.3 с коническим окончанием анкерный. Типоразмеры от М12 до М48
В соответствии с условиями установки анкерные болты классифицируются двумя типами:
- болты, устанавливаемые до бетонирования фундамента;
- болты, устанавливаемые в скважину, колодец или анкерную арматуру готового фундамента.
В соответствии с эксплуатационными условиями выпуск болтов осуществляется двух модификаций:
- Конструктивные болты ГОСТ 24379.1-2012 – это фундаментные болты, употребляемые для закрепления таких конструктивных объектов, масса которых способна обеспечить достаточную стабильность и исключить возможность сдвига или падения фиксируемого оборудования.
- Расчетные болты ГОСТ 24379.1-2012 – это анкерные болты, назначением которых является крепление объектов, подверженных более серьезным нагрузкам (ветровым, вибрационным и т.п.). Таким образом, болты расчетного типа способны поглощать нагрузки, распространяющиеся на зафиксированный объект во время его эксплуатации. Данный факт провоцирует предъявление более высоких требований к механическим свойствам расчетных болтов относительно конструктивных.
В соответствии с материальным исполнением анкерные болты бывают также нескольких разновидностей:
- болты фундаментные из стали 20,
- болты фундаментные из стали 3,
- болты фундаментные из стали 09Г2С,
- болты фундаментные из стали 40Х с термообработкой на классы прочности 6.6, 8.8 или 10.9,
- болты фундаментные из прочих сталей (высокопрочные в том числе).
Болты анкерные ГОСТ 24379.1-2012: требования и нормативы.
К механическим свойствам болтов данного типа предъявляются требования ГОСТов на материалы, использующихся при их выпуске. В соответствии с ГОСТ 24379.1-2012 материал для производства шпилек анкерных болтов подбирается принимая во внимание фактическое географическое положение того объекта, где они будут эксплуатироваться. Качество стали, применяющейся при изготовлении болтов, должно быть подтверждено сертификатами соответствия. Климатические зоны определяются по ГОСТ 16350-80 (в случае поставки по РФ и СНГ) и ГОСТ 15150-69 (при экспортных поставках). Определение районов (зон) происходит по средней температуре воздуха в январе, относительной влажности и прочим погодным характеристикам. Шпильки болтов ГОСТ 24379.1-2012 испытываются на ударную вязкость и растяжение.
Расчет креплений фундаментными анкерными болтами регламентируется следующими документами нормативного характера:
- Свод Правил СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных предприятий».
- Пособие МДС 31.4-2000 «Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования».
Из данных документов проектировщики могут узнать об утвержденных методиках расчета, о нормах расчетных нагрузок, о главных правилах монтирования фундаментных болтов ГОСТ 24379.1-2012. Например, свод правил СНиП 2.09.03-85 четко регламентирует касательно каждой модификации анкерных болтов минимальные глубины заделки в бетонное основание, а для определения методики расчета этого показателя проектировщик может руководствоваться пособием МДС 31.4-2000. При этом выбор методик расчета глубин заделки необходимо производить, принимая во внимание марку бетона и прочностные характеристики болтов.
Рекомендации по монтированию болтов до заливки фундамента.
В соответствии с ГОСТ 24379.1-2012 к анкерным болтам, устанавливающимся до бетонирования, принадлежат болты типов 1.1, 2.1, 2.2, 2.3, 3.1, 3.2, 4.1 и 4.3. Болты данных модификаций устанавливаются строителями в период сборки и заваривания фундаментных каркасов, то есть до заливки бетоном.

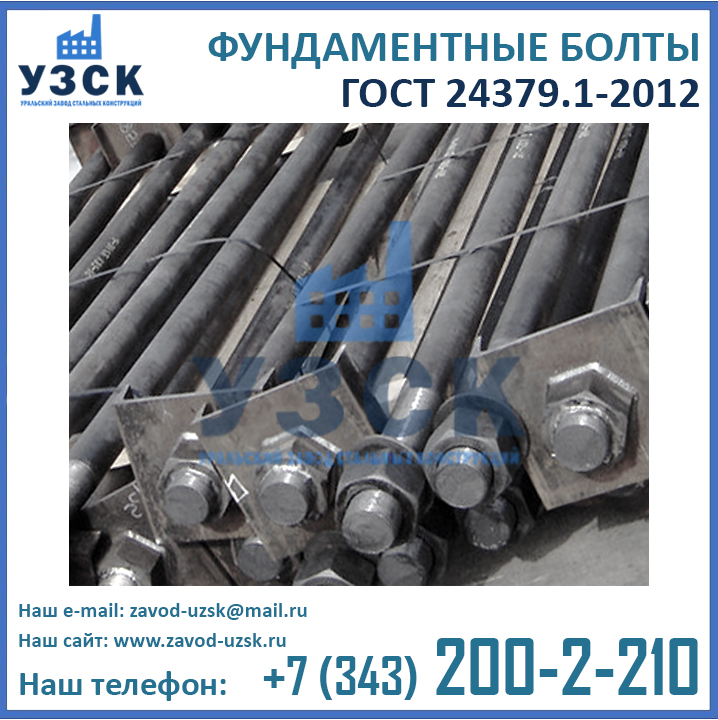

В своде правил СНиП 2.09.03-85 прописаны рекомендации по объединению болтов фундаментных в секции (анкерные блоки), что позволяет добиться наиболее высокой точности расстояний между осями болтов. Анкерный блок – это образованная из нескольких объединенных арматурой анкерных болтов металлоконструкция. Применение готовых блоков анкерных производства Завода УЗСК значительно облегчит монтирование на объекте. Для крепежа болтов ГОСТ 24379.1-2012 до бетонирования применяются специализированные кондукторы (лучше съемные), которые позволяют зафиксировать и обеспечить проектное положение арматуры в процессе заливки фундамента.
В ситуации, когда при фиксировании объекта высота фундамента не ограничивается глубиной заделки болтов в бетонное основание, рекомендуется применение изогнутого типа болтов (1.1). Определяя глубину заделки следует учитывать класс бетона, марку стали фундаментных болтов, а также максимальную нагрузку на болт.
В сравнении с болтами 1.1, болты 2.1, 2.2, 2.3 отличаются меньшей глубиной заделки в бетонное основание, ввиду чего их целесообразно применять при имеющихся ограничениях высоты фундамента.
Болты 3.1 и 3.2 также следует устанавливать до заливки фундамента. Нижняя шпилька болта оборудована анкерной плитой и закрепленной посредством сварки муфтой, верхний торец которой должен располагаться по границе бетонирования. По окончании установки оборудования через отверстия в опорных частях верхняя шпилька вкручивается в муфту по всей длине резьбы и приваривается к ней. Болты составного типа широко применяются при крепеже цилиндрических вертикальных сосудов, применяющихся в газовой, химической и нефтяной промышленности; а также прочего оборудования, устанавливающегося посредством поворота или надвижки.
Рекомендации по монтированию болтов в готовый фундамент посредством скважины, колодцы и ли анкерного устройства.
В Анкерные болты, устанавливающиеся в фундамент при помощи колодцев и скважин, это болты типов 1.2, 4.1, 4.3, 5, 6.1, 6.2 и 6.3.
Болты 1.2 в изогнутом исполнении широко эксплуатируются на местах, исключающих возможность монтирования болтов в просверленные скважины. Ввиду чего установка этих болтов осуществляется в готовый фундамент в специализированные колодцы, которые потом заливаются бетоном.
Болты 4.1 и 4.3 монтируют при помощи специальной анкерной арматуры, которая должна устанавливаться в фундамент еще до этапа бетонирования. Съемные болты широко распространены для крепежа тяжелого, вызывающего серьезные динамические нагрузки оборудования. Также они рекомендованы к употреблению при необходимости смены или переустановки болтов во время работы оборудования.
Болты типа 5 являются прямыми болтами и монтируются в готовые фундаменты посредством просверленных скважин. Укоренение болта в скважине осуществляется благодаря силоксановому или эпоксидному клею, либо виброзачеканке цементно-песочной смесью. Тип синтетического клея отбирается в зависимости от рабочих температур. Эпоксидный клей применяется при максимальном нагреве бетона до +50 оС, а силоксановый – до +100 оС. Минимальная температура наружного воздуха в обоих случаях составляет -40 оС.
Фундаментные болты типа 6.1 фиксируются внутри скважин с применением специальных съемных монтажных трубок, употребляющихся для распора цанг и снимающихся по завершении крепежа болта в скважине. В качестве аналога распорных болтов типа 6.1 можно также порекомендовать самоанкерующиеся болты ГОСТ 28778-90 (также распорной модификации).
Болты типов 6.2 и 6.3 погружаются в заранее просверленные в готовом фундаменте скважины, заполненные цементно-песчаным раствором на 2/3 глубины скважины. Виброзачеканка болтов производится благодаря применению тех же инструментов, что были использованы при сверлении скважин.
Расшифровка условного обозначения (маркировки) анкерных болтов ГОСТ 24379.1-2012.
Болт фундаментный 1.1 М12х300.09Г2С-6 ГОСТ Р 24379.1-2012 — болт фундаментный изогнутый тип 1 исполнение 1 с диаметром резьбы 12 мм и длиной болта 300 мм, изготовленный из стали 09Г2С 6 категории.
Болт фундаментный 2.1 М20х500 ГОСТ Р 24379.1-2012 — болт фундаментный с анкерной плитой тип 2 исполнение 1 с диаметром резьбы 20 мм и длиной болта 500 мм, изготовленный из стали ст3 или 09Г2С (по выбору производителя).
Болт фундаментный 5 48х800.ст20 ГОСТ Р 24379.1-2012 — болт фундаментный прямой тип 5 с диаметром резьбы 48 мм и длиной болта 800 мм, изготовленный из стали 20.
Почему купить анкерные болты ГОСТ 24379.1-2012 на заводе «УЗСК» выгодно?
Прежде всего, Уральский Завод Стальных Конструкций – это непосредственный производитель фундаментных болтов, выпускающий продукцию высокого качества, подтвержденную сертификатами ИСО, декларациями соответствия, и другими необходимыми разрешительными документами, ознакомиться с которыми Вы можете на странице сайта ДОКУМЕНТАЦИЯ.
Штат Уральского Завода Стальных Конструкций укомплектован высококвалифицированными сотрудниками, имеющими профильное образование. Сварочные работы производятся специалистами, аттестованными по технологии НАКС. В конструкторском отделе УЗСК Вам помогут в выборе необходимой продукции, подготовят необходимые чертежи и схемы, а также разработают конструкторскую документацию для Вашего заказа.
Кроме того, Завод «УЗСК» располагает собственной Лабораторией неразрушающего контроля, проводящей стилоскопирование металла, ВИК (визуально-измерительный контроль), рентгенографию, УЗК (ультрозвуковой контроль) и другие методы дефектоскопии, необходимые по требованиям нормативной документации или условиям технического задания. Данная опция позволяет провести надежный входящий контроль материалов для изготовления болтов, а также исходящий контроль готовой продукции.
Производственные площади Завода «УЗСК» оснащены всем необходимым оборудованием для изготовления выпускаемой продукции. Парк станков включает в себя сверлильные, фрезерные, токарные, лентопильные станки, гильотины, листогибочные трехвалковые машины, сварочные аппараты (ручная дуговая сварка, сварка в среде защитных газов, сварка под флюсом); оборудование для плазменной резки и т.д.
Приобретая болты ГОСТ 24379.1-2012 напрямую у завода-изготовителя вы не переплачиваете многочисленным посредникам. Кроме того, при обширных объемах закупки завод УЗСК предлагает скидки на анкерные болты М 12, М 16, М 20, М 24, М 30, М 36, М 42, М 48, М 52, М 56, М 64, М 72, М 80 и М 90.
Уральский Завод Стальных Конструкций располагает всем необходимым производственным оборудованием и запасом материалов, ввиду чего способен осуществить изготовление фундаментных болтов в кратчайшие сроки. Болты нашего производства эксплуатируются в таких городах, как Москва, Владивосток, Санкт-Петербург, Тюмень, Екатеринбург, Ханты-Мансийск, Челябинск, Красноярск, Ростов, Нижний Новгород, Краснодар, Волгоград, Калининград, Бишкек, Минск, Ереван, Астана (Нур-Султан), а также во многих других населенных пунктах.
По желанию заказчика, мы можем организовать доставку болтов в любой регион России, а также в страны, входящие в состав Евразийского экономического союза ЕАЭС: Армению, Беларусь, Казахстан и Киргизию. Возможна поставка в страны СНГ — Азербайджан, Узбекистан и др.
Помимо типовых исполнений, завод УЗСК осуществляет производство болтов по эскизам заказчика с нестандартными размерами. Для обеспечения усиленной антикоррозионной защиты, прослужащей Вам многие годы, возможна термодиффузионная обработка болтов цинковым покрытием, а также гальваническое или горячее оцинкование анкерных болтов.
Разработку конструкторской документации и изготовление продукции нам доверяют ведущие предприятия Российской федерации, стран ЕАЭС и СНГ, среди которых: Группа компаний «СИЛУР», ОАО «Газпромнефть-Тюмень», TASHIR, АО «СИБЭКО», JURBY, Российские железные дороги, ОАО «Металлургический завод им. А.К.Серова», Тарховское нефтедобывающее предприятие, ЛСР Строительство Урал, ОАО «Русгидро» (Саяно-Шушенская ГЭС), ИКЕА Мега Екаетринубург, ОАО «Лукойл» г. Астрахань, Федеральное космическое агентство ФГУП ОКБ «Факел», АО ТЭС, К-ДОРСТРОЙ Казахстан, Ленинградская АЭС, RENAISSANCE HEAVY INDUSTRIES, Корпорация ВСМПО «АВИСМА», ФГУП НПО Автоматики и другие организации.
